Modbus读卡器YW-630MA
用于PLC和组态的Modbus RTU接口的IC卡读卡器YW-630MA
运行环境：
PLC,组态，工业屏
简介:
Modbus读卡器YW-630MA是基于RS485总线，遵循Modbus RTU协议的一款IC卡读卡器.。这款读卡器使为PLC而设计和研发的新一代读写器，可以直接连接PLC，使得PLC连接RFID读写器有了新的通道。YW-630MA采用宽电压设计，9到24VDC皆可为其供电，为现场供电减轻了布线负担。另外这款读卡的双外壳设计，可以有效的做到部分防水防尘，使得可以适应更多的应用环境。
技术参数
工作频率：13.56MHZ
射频芯片及MCU:MFRC500或者兼容芯片
支持协议：ISO14443A
读写距离：5~10cm，一般的正常标准卡大小能达到8cm左右
蜂鸣器及指示：1个可控蜂鸣器及2色可控LED
接口：Modbus-rtu， 与PLC直接连接
电源：9-24VDC
功耗：1W左右
操作温度：-20 ~ +70°C
存储温度：-40 ~ +125°C
尺寸：128 * 86 * 27 (mm)
重量：大约150g
远程更新：支持在线升级功能，方便程序更新操作

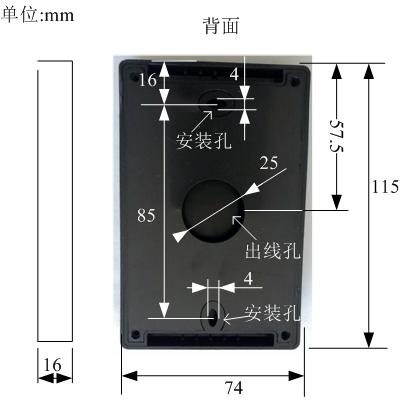

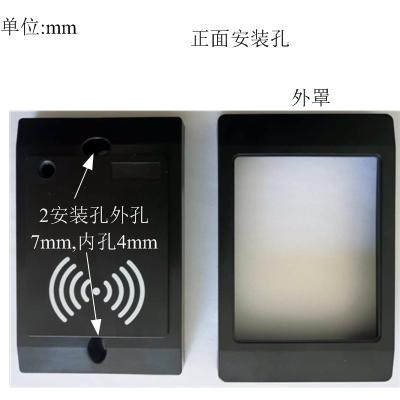

YW-630MA外观
YW-630MA外观亮黑，丝印白色刷卡标记，前面红绿双色LED灯，后方数据线采用焊接方式，杜绝插头接触不良。
Modbus读卡器YW-630寄存器列表：
PLC可以通过RS485直接与YW-630MA读写器连接，使用通用的外部寄存器读和写来完成对IC读写器的控制。
寄存器说明
| 寄存器地址 | 寄存器名称 | 寄存器默认值 | 寄存器值说明 |
| 0x0001 | 波特率和ID | 0x0301 | 波特率03代表19200，ID为01 |
| 0x0002 | 读卡参数 | 0x0030 | 卡类型：S50/S70和其兼容卡。 读到卡后蜂鸣器响一声，LED闪一下。 使用密钥寄存器密钥进行认证，即0x000B到0x000D。 认证模式：A密钥 |
| 0x0003 | LED灯和蜂鸣器控制 | 0x0000 | 可以单独控制蜂鸣器 |
| 0x0004到0x0007 | 卡片序列号 | 0x00000000000000 | 卡片的序列号共7个字节，部分卡号为4个字节，则后面的字节以0填充。 |
| 0x0008 | 卡片操作 | 0x0000 | 可以执行读块或者写块操作 |
| 0x0009 | 卡片操作执行状态 | 0x0000 | 读块和写块的执行结果 0x00为成功 其他为失败 |
| 0x000A | 要读写的块号设置 | 0x0000 | 要读写的块号和块数量设置，禁止跨扇区读写。 |
| 0x000B到0x000D | 密钥寄存器 | 0xFFFFFFFFFFFF | 存储用于认证的密钥 |
| 0x0010到0x002F | 块数据寄存器 | 0x00000000000000000000000000000000 0x00000000000000000000000000000000 0x00000000000000000000000000000000 0x00000000000000000000000000000000 | 块数据，共64字节，即可以读写多4个块，每个块的数据按顺序排列。 |
丰富的开发资料
计算机端演示配置程序
在线开发资料， Modbus读卡器开发指南
Modbus读卡器开发指南包括寄存器地址介绍，开发的流程图，开发笔记等等。
工作频率：13.56MHZ
射频芯片及MCU:MFRC500或者兼容芯片
支持协议：ISO14443A
读写距离：5~10cm，一般的正常标准卡大小能达到8cm左右
蜂鸣器及指示：1个可控蜂鸣器及2色可控LED
接口：Modbus-rtu， 与PLC直接连接
电源：9-24VDC
功耗：1W左右
操作温度：-20 ~ +70°C
存储温度：-40 ~ +125°C
尺寸：128 * 86 * 27 (mm)
重量：大约150g
| 型号 | 类型 | 接口 | 接口协议 | 供电电压 | 开发环境 | 支持卡片 | 开发包 |
|---|---|---|---|---|---|---|---|
| YW-630MA | 高频读写器,可读可写 | RS485 | 485 Modbus RTU | 12-24VDC | PLC或组态 | M1卡 | 免费开发包 |
| YW-631MA | 高频读写器,可读可写 | 工业RS485,双隔离 | 485 Modbus RTU | 12-24VDC | PLC或组态 | M1卡 | |
| YW-641MA | 高频读写器,可读可写,插卡绿灯,拔卡红灯 | 工业RS485,双隔离 | 485 Modbus RTU | 12-24VDC | PLC或组态 | M1卡 | |
| YW-641NA | 高频读写器,可读可写,插卡绿灯,拔卡红灯 | 以太网 | 485 Modbus TCP | 12-24VDC | PLC或组态 | M1卡 | |
| YW-630NA | 高频读写器,可读可写 | 以太网 | Modbus TCP | 12-24VDC | PLC或组态 | M1卡 | |
| YW-632MA | 高频读写器,可读可写 | RS485 | 485 Modbus RTU | 12-24VDC | PLC或组态 | CPU卡(EY5K01) | |
| YW-632NA | 高频读写器,可读可写 | 以太网 | Modbus TCP | 12-24VDC | PLC或组态 | CPU卡(EY5K01) | |
| YW-635MK | 低频读卡器 | 工业RS485,双隔离 | 485 Modbus RTU | 12-24VDC | PLC或组态 | 125K低频卡，EM4001，TK4100 | |
| YW-602M | UHF读写器,可读可写 | 工业RS485,双隔离 | 485 Modbus RTU | 24V | PLC或组态 | 18000-6C,Gen2 |
